2017年11月17日 星期五
2017年11月12日 星期日
2017年11月7日 星期二
查尋SSD1306_DISPLAYOFF的結果
display.ssd1306_command(SSD1306_DISPLAYOFF)中的SSD1306_DISPLAYOFF代表進入螢幕的休眠模式。
在Adafruit_SSD1306.h中的定義了數值
#define SSD1306_DISPLAYOFF 0xAE
下面連結PDF文件中的
9 COMMAND TABLE
可以看到說明
https://cdn-shop.adafruit.com/datasheets/SSD1306.pdf
在Adafruit_SSD1306.h中的定義了數值
#define SSD1306_DISPLAYOFF 0xAE
下面連結PDF文件中的
9 COMMAND TABLE
可以看到說明
https://cdn-shop.adafruit.com/datasheets/SSD1306.pdf
2017年10月16日 星期一
南投創客基地--神射手研習20170930
「神射手研習」的雷射槍改造
目標：
1. 使雷射槍不必接線到arduino板
2.
使雷射槍不會連續射光
做法： 1. 使用1個100μF電容，放開按鈕時充電，按下按鈕時放電，因為電容充飽後是斷路，所以不設開關，不用時，應該也不會耗電。
2. 電路圖如下
3. 焊接元件只有一個電容，其它是電源插座、按鈕線插座和雷射線插座。
4. 接線圖
5. Arduino blockly 修改結果，主要是光敏電阻敏感值調升到小於400
缺點：
1. 因為電容放電時，電壓下降很快，5V以上的電壓維持時間極短，所以雷射光亮度弱了。不過測試2米以內都還有反應，更遠的話就很難瞄準，就沒再去測了。
2. 因為光敏電阻的敏感值提高到400，所以如果光線太亮時，會感應，需遮光。
改進方向：使用555計時晶片，可以決定5V電壓的輸出時間，應該可以解決以上2個缺點，但零件要多一些，並考慮雷射槍的內部空間。
用麵包板測試時的影片
心得：
這是用我有限的電路知識設想的方法，似乎有點不正規，不過很高興，還堪用。
在痞酷網中，有很多熱心的高手給予深入的指導，雖然無法馬上消受，但粗略知道了更多的方向，真謝謝他們。
也要感謝南投創客基地找師資、辦活動，讓我能有美好的開始。
2017年7月22日 星期六
邏輯模擬線上工具--The Logic Lab
http://www.neuroproductions.be/logic-lab/
就是邏輯閘測試
下面是我簡單的試驗，問題是我如何同時按下兩個按鈕？
幸好，我有滑鼠和筆電的按鍵
但是，如果有四個按鈕該如何呢？
目前，我也不知道。
下一個實驗是取自Make雜誌的報導，一個心電感應實驗ESP(ExtraSensory Perception)
截圖如下
還有這位高手作者的網站
http://www.neuroproductions.be/
就是邏輯閘測試
下面是我簡單的試驗，問題是我如何同時按下兩個按鈕？
幸好，我有滑鼠和筆電的按鍵
但是，如果有四個按鈕該如何呢？
目前，我也不知道。
下一個實驗是取自Make雜誌的報導，一個心電感應實驗ESP(ExtraSensory Perception)
截圖如下
還有這位高手作者的網站
http://www.neuroproductions.be/
2017年7月5日 星期三
第一片自己焊接的電路板
電路很簡單，但還是費了我一番工夫。
零件裝在洞洞板並焊接，沒有先畫圖，一邊焊，一邊推，
結果產生二條交叉了。
還是要畫一下圖比較好。
參考：如何用“洞洞板”焊接电路，初学者必看
2017年6月26日 星期一
2017年6月19日 星期一
2017年6月10日 星期六
認識家庭電器用電的電費概算@Gizmos
https://www.explorelearning.com/index.cfm?method=cResource.dspView&ResourceID=444
說明：這是個靜態的電費概算
1. 左邊可以選4個房間
2. 點選一種電器，右邊power顯示消耗多少功率
3. usage 輸入使用時間
4. consumption幫你算出總共耗幾瓦
5. cost幫你算出每天、每月......要多少電費(美金計價)
說明：這是個靜態的電費概算
1. 左邊可以選4個房間
2. 點選一種電器，右邊power顯示消耗多少功率
3. usage 輸入使用時間
4. consumption幫你算出總共耗幾瓦
5. cost幫你算出每天、每月......要多少電費(美金計價)
Gizmos 網站，要登錄才能看更多，否則只能操作5分鐘。
https://www.explorelearning.com/index.cfm
說明：
它的circuit也不錯，搜尋關鍵字，有三個動畫。
1. 能量電流、電壓、電阻。
2. 能在圖中加個箭號，再輸出screenshot。

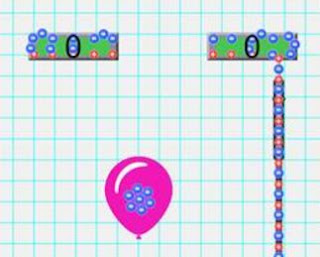

電子移動的小遊戲
取自：http://www.physicsclassroom.com/Physics-Interactives/Static-Electricity
說明：從圖中可以看出正電是不移動的，會移動的是電子。
1. 瞭解帶正電和帶負電是怎麼一回事
2. 接地的意義是將電位帶到0
說明：從圖中可以看出正電是不移動的，會移動的是電子。
1. 瞭解帶正電和帶負電是怎麼一回事
2. 接地的意義是將電位帶到0
2017年6月9日 星期五
兩個電路小遊戲--很基本的電路觀念
取自：http://www.physicsclassroom.com/Physics-Interactives/Electric-Circuits
說明：主要學習通路、電流、電壓
下方有四個零件，電線、電阻、燈泡和量電流計。
左下方：三個圖示是
上：畫電路--選擇零件，安在上方電路中
中：查零件、改規格。移動上方小放大鏡，可以知道零件名稱，並調整參數。
下：零件處出現電壓表和電流表，量電壓用並聯，量電流用串聯。
說明：主要學習電壓升、電壓降、計算分壓、被短路
有紅、橘、黃、綠、藍，代表高壓到低壓的狀態。電池正極一定接紅，電池負極一定接藍，中間便要考慮電壓降，再給予適當的顏色。
小圓圈代表燈泡，需要判斷亮暗時，按一下會交替顯示亮暗。
2017年6月4日 星期日
2017年6月2日 星期五
2017年6月1日 星期四
2017年5月23日 星期二
2017年5月18日 星期四
2017年5月9日 星期二
2017年5月7日 星期日
2017年5月3日 星期三
機關王比賽--機關王組
有人提起機關王，問我有沒有興趣，看了一些影片以及2017的簡章，覺得比賽好像在考試，樣樣都要計分，有沒有這個，有沒有那個，有則加分，無則扣分，計分上是明確了，但卻讓我覺得綁得很緊，好像沒有多大發揮的空間，只是想辦法達到要求中，再求一些變化。
比賽，難免要分出勝負，規則不能沒有，但規定限制太多總不是好事。這是我的初步看法。
比賽，難免要分出勝負，規則不能沒有，但規定限制太多總不是好事。這是我的初步看法。
2017年5月1日 星期一
2017年4月29日 星期六
2017年4月27日 星期四
如何用英文思考啊？
從想單字開始。
看到就想，想到就說，
單字不多也沒關係，時間不長也沒關係，
重要的是，開始，持續。在心中有這個念頭。
http://www.learning-english-onlines.com/%E7%94%A86%E5%80%8B%E6%96%B9%E6%B3%95%E8%A8%93%E7%B7%B4%E4%BD%A0%E7%9A%84%E8%8B%B1%E8%AA%9E%E6%80%9D%E8%80%83/
看到就想，想到就說，
單字不多也沒關係，時間不長也沒關係，
重要的是，開始，持續。在心中有這個念頭。
http://www.learning-english-onlines.com/%E7%94%A86%E5%80%8B%E6%96%B9%E6%B3%95%E8%A8%93%E7%B7%B4%E4%BD%A0%E7%9A%84%E8%8B%B1%E8%AA%9E%E6%80%9D%E8%80%83/
2017年4月5日 星期三
總務履歷
20170405
我民國54年出生於員林，69年北上就讀台北市立師專(今台北市立大學)，74年畢業後在台北初任教職，83年調回彰化，104年員林靜修國小退休。
我的父母本來務農，因家境不寬裕，雙雙進入工廠，農事則以副業來經營，日夜辛勤，以賺取更多薪資，支應三個小孩的教育。家中兄妹自小學起也都參與家庭代工，更在父母期待下以教育翻轉人生。
在靜修國小期間擔任三年的事務組長，處理採購核銷修繕、管理財產、管理司機和工友，並帶領10位小志工。回任高年級導師後，擔任二任學年主任。
學無止境，繼續保持活力，持續學習，不自我設限，以新鮮人的態度迎向新的、不一樣的工作領域。
我喜歡工作，在教職30年之後，再給自己工作30年的期許，請給我機會，我來發揮，貢獻貴公司。
我民國54年出生於員林，69年北上就讀台北市立師專(今台北市立大學)，74年畢業後在台北初任教職，83年調回彰化，104年員林靜修國小退休。
我的父母本來務農，因家境不寬裕，雙雙進入工廠，農事則以副業來經營，日夜辛勤，以賺取更多薪資，支應三個小孩的教育。家中兄妹自小學起也都參與家庭代工，更在父母期待下以教育翻轉人生。
在靜修國小期間擔任三年的事務組長，處理採購核銷修繕、管理財產、管理司機和工友，並帶領10位小志工。回任高年級導師後，擔任二任學年主任。
學無止境，繼續保持活力，持續學習，不自我設限，以新鮮人的態度迎向新的、不一樣的工作領域。
我喜歡工作，在教職30年之後，再給自己工作30年的期許，請給我機會，我來發揮，貢獻貴公司。
2017年4月4日 星期二
水電履歷
20170405
我民國54年出生於員林，69年北上就讀台北市立師專(今台北市立大學)，74年畢業後在台北初任教職，83年調回彰化，104年員林靜修國小退休。
我的父母本來務農，因家境不寬裕，雙雙進入工廠，農事則以副業來經營，日夜辛勤，以賺取更多薪資，支應三個小孩的教育。家中兄妹自小學起也都參與家庭代工，更在父母期待下以教育翻轉人生。
喜歡動手做，家中教室電路電器有故障時，都盡量自己換修，但受限於工具與經驗，無法樣樣都修。於是105年9月報名「乙級室內配線」證照考試，並於106年2月25日術科考試及格。
目前，在電機學理方面，仍繼續學習，閱讀相關書籍。另一方面，則希望走入職場，在實務工作中印證學理。
學無止境，繼續保持活力，持續學習，不自我設限，以新鮮人的態度迎向新的、不一樣的工作領域。
我民國54年出生於員林，69年北上就讀台北市立師專(今台北市立大學)，74年畢業後在台北初任教職，83年調回彰化，104年員林靜修國小退休。
我的父母本來務農，因家境不寬裕，雙雙進入工廠，農事則以副業來經營，日夜辛勤，以賺取更多薪資，支應三個小孩的教育。家中兄妹自小學起也都參與家庭代工，更在父母期待下以教育翻轉人生。
喜歡動手做，家中教室電路電器有故障時，都盡量自己換修，但受限於工具與經驗，無法樣樣都修。於是105年9月報名「乙級室內配線」證照考試，並於106年2月25日術科考試及格。
目前，在電機學理方面，仍繼續學習，閱讀相關書籍。另一方面，則希望走入職場，在實務工作中印證學理。
學無止境，繼續保持活力，持續學習，不自我設限，以新鮮人的態度迎向新的、不一樣的工作領域。
2017年3月30日 星期四
職涯社群104
喜歡簡單平實，長長久久。我可以把後台工作紮紮實實的完成，鎂光燈下，就留給適合的人。
沒有特殊的專長，喜歡實務性的工作，在哪個職位，就是把事做好，不給旁人添麻煩，再來是把歷史資料建立起來，有個傳承，來日走得心安。
師專畢業時的留言--Learning more，到現在依然新鮮有用，每接觸到一點點新的事物，就不禁讚嘆人類智慧的結晶，就算是繁瑣的文書程序，也發現它確實能發揮極大的安定力量。
人生告一個段落之後，休息一下，再進修、再學習、再體驗。
--曾經在幽幽暗暗反反覆覆中追問 才知道平平淡淡從從容容才是真 再回首恍然如夢再回首我心依舊 只有那無盡的長路伴著我--
Learning more......
2017年3月10日 星期五
2017年3月9日 星期四
2017年3月6日 星期一
2017年3月1日 星期三
2017.02 乙級室內配線術科文字整理
總論：我是這樣記的(2017.02.25檢定)
第二站
#過門線的數量
第3題最多，15條；
左右2、4題13條；
7、8題最少6條、
1、6題11條；
第5題少1條，10條。
檢查過門線數量，箱內和門板上的是否正確。
我曾在整線練習中，真的漏掉一條沒壓端子，就給它塞進了線槽。
#接地線徑大小
1、2題，馬達是15HP，降下級來用8mm2
3、4題，馬達是5HP，降下級來用3.5mm2 加E3接地。
第4題因為汙水2台會一起抽水，所以接箱外加大至5.5 mm2
5、6題，用2.0mm2
第7題上、下箱各1條3.5mm2
第8題，CTà外殼和接地共2條5.5 mm2
負載和箱外共2條5.5 mm2
PT第2顆110V接地1條5.5 mm2，外殼接地2.0mm2
#器具接腳，每次接到都要再念一次，以免接錯
|
|
C
|
a
|
b
|
|
X、TR、MR兩組接腳
|
1
|
3
|
4
|
|
8
|
6
|
5
|
|
|
第6題X3、X4三組接腳
|
1
|
4
|
5
|
|
3
|
6
|
7
|
|
|
11
|
9
|
8
|
|
|
第2題KR兩組接腳
|
3
|
4
|
5
|
|
9
|
8
|
7
|
#特別小心
第2題TR2和TR3是OFF TIMER，TR3>TR2；KR的2組接腳(cab)是345和987
第6題TR1和TR3用到13(ca)接點，器具要選用瞬時接點的TIMER(13接點沒有∆符號)
第7題TR1是OFF TIMER
#我曾出過的錯誤
@沒插上器具就在測試(真是好笑)
@過門線某一邊漏接1條
@接線到紅燈的端子台，接在空座上(沒對應到電線)
@過門端子台螺絲滑牙，換下一個端子，電另一端忘了換
@接線時看錯了X RELAY和TIMER RELAY
@第6題線圈2次側知道要全接，但卻漏了MCF和MCR的線圈
@TIMER 85(b)接點和86(a)接點搞錯了
@X RELAY的a接點和線圈接點搞錯了
@TH-RY是aa
bb型的，沒有共接成c
@線圈二次側忘了接，如BZ、0V和S0(線太長，沒看到有要接的東西)
@第7題一直想著一開始就要壓接，忘了過DF(太離譜了)
#老師常念的叮嚀
@規畫自己的時間，每一題練到20次以上，自然就熟門熟路了。
(剛開始覺得哪有可能，密集練習之後，好像慢慢做也很快完成了)
@一定要照先上後下、先左後右的順序，所謂「按圖施工，保證成功」，因為出錯了，才好找出問題。
@不要一直問怎麼做，實際做就知道了。發生問題一定要問，讓小老師找出來哪裡出錯了。(聽到不少人都很怕被罵，其實OK的啦)
#剛開始都是一題一題照順序練，到最後，自己做籤自己抽，隨抽隨做那一題。或者1357、2468打亂來練。
第一站
對我來說，
@纜線真的很難搞，要熟練，務必雙手並用，使命必達。螺絲全拆，反而比較省時好鎖。
@纜線不是貼綠膠帶就是貼藍膠帶，千萬別忘了兩頭都要貼。
@纜線一定要加接地，接地線降一級，纜線外皮就有線徑大小。
@壓端子凹陷錯邊了，就在正確邊再壓一次。
@鎖兩個端子，要背對背，纜線接地，小線徑的線在上。
@鎖單心線(電源、接地、中性線)常常容易脫落，還是花一點時間做成勾狀(？)，拆下螺絲再鎖比較單純。
@網路上說：「觀念清楚，才能做得快。」除了練習，也要常常看圖，最好自己也畫一畫。
@全華的書很不錯，寫得很詳盡，可以一看再看，研究清楚，以補足補習班老師只能快速講過的缺憾。
@EMT和PVC管貼板面，我都是撕一小塊膠帶來貼，因為粉筆不好畫又容易消失。
@其實題目中的單線圖和裝置圖便包含很多資訊，應該好好看懂它，要有能力按圖施工啊！
第三站
對我來說，
@還是熟能生巧。花一個下午，1-6題全部練過一次，大致就明白了。
@從沒爬過桿，剛開始腰好痠，不知該如何站，漸漸就OK了。
注意1：一次側線離開他物10公分以上
注意2：二次側，線不要互碰
注意3：V接是頭接尾、
接是頭接尾三次、Y接是所有尾相接
@記住了基本知識，其實貼出來的題目也都能看出來如何接了。
參考網站：
1.
海新的部落格
4.
這本書非常好，在補習班聽得模模糊糊的，看看書內，就明白˙了，雖然方法不一定一樣，但反覆琢磨，學得比較紮實。
這本書非常好，在補習班聽得模模糊糊的，看看書內，就明白˙了，雖然方法不一定一樣，但反覆琢磨，學得比較紮實。
5. 其它雜項筆記。
以上第一站很清楚的開關位置圖。
剝線剪掛在脖子，垂到肚臍，真的節省一些時間。
三層小文具櫃抽出一層放壓接端子，好用。
小水桶裝工具，實用。
纜線施做筆記。
可撓管施做筆記。
PVC管施做筆記。
EMT管施做筆記。
第三站注意事項。
第三站畫畫接線圖。
第一站畫畫接線圖。
複習第一站，畫開關位置。
第二站第一題的主線路複習。
第二站第一題的主線路筆記。
弄懂了Y-△啟動。
