總論：我是這樣記的(2017.02.25檢定)
第二站
#過門線的數量
第3題最多，15條；
左右2、4題13條；
7、8題最少6條、
1、6題11條；
第5題少1條，10條。
檢查過門線數量，箱內和門板上的是否正確。
我曾在整線練習中，真的漏掉一條沒壓端子，就給它塞進了線槽。
#接地線徑大小
1、2題，馬達是15HP，降下級來用8mm2
3、4題，馬達是5HP，降下級來用3.5mm2 加E3接地。
第4題因為汙水2台會一起抽水，所以接箱外加大至5.5 mm2
5、6題，用2.0mm2
第7題上、下箱各1條3.5mm2
第8題，CTà外殼和接地共2條5.5 mm2
負載和箱外共2條5.5 mm2
PT第2顆110V接地1條5.5 mm2，外殼接地2.0mm2
#器具接腳，每次接到都要再念一次，以免接錯
|
|
C
|
a
|
b
|
|
X、TR、MR兩組接腳
|
1
|
3
|
4
|
|
8
|
6
|
5
|
|
|
第6題X3、X4三組接腳
|
1
|
4
|
5
|
|
3
|
6
|
7
|
|
|
11
|
9
|
8
|
|
|
第2題KR兩組接腳
|
3
|
4
|
5
|
|
9
|
8
|
7
|
#特別小心
第2題TR2和TR3是OFF TIMER，TR3>TR2；KR的2組接腳(cab)是345和987
第6題TR1和TR3用到13(ca)接點，器具要選用瞬時接點的TIMER(13接點沒有∆符號)
第7題TR1是OFF TIMER
#我曾出過的錯誤
@沒插上器具就在測試(真是好笑)
@過門線某一邊漏接1條
@接線到紅燈的端子台，接在空座上(沒對應到電線)
@過門端子台螺絲滑牙，換下一個端子，電另一端忘了換
@接線時看錯了X RELAY和TIMER RELAY
@第6題線圈2次側知道要全接，但卻漏了MCF和MCR的線圈
@TIMER 85(b)接點和86(a)接點搞錯了
@X RELAY的a接點和線圈接點搞錯了
@TH-RY是aa
bb型的，沒有共接成c
@線圈二次側忘了接，如BZ、0V和S0(線太長，沒看到有要接的東西)
@第7題一直想著一開始就要壓接，忘了過DF(太離譜了)
#老師常念的叮嚀
@規畫自己的時間，每一題練到20次以上，自然就熟門熟路了。
(剛開始覺得哪有可能，密集練習之後，好像慢慢做也很快完成了)
@一定要照先上後下、先左後右的順序，所謂「按圖施工，保證成功」，因為出錯了，才好找出問題。
@不要一直問怎麼做，實際做就知道了。發生問題一定要問，讓小老師找出來哪裡出錯了。(聽到不少人都很怕被罵，其實OK的啦)
#剛開始都是一題一題照順序練，到最後，自己做籤自己抽，隨抽隨做那一題。或者1357、2468打亂來練。
第一站
對我來說，
@纜線真的很難搞，要熟練，務必雙手並用，使命必達。螺絲全拆，反而比較省時好鎖。
@纜線不是貼綠膠帶就是貼藍膠帶，千萬別忘了兩頭都要貼。
@纜線一定要加接地，接地線降一級，纜線外皮就有線徑大小。
@壓端子凹陷錯邊了，就在正確邊再壓一次。
@鎖兩個端子，要背對背，纜線接地，小線徑的線在上。
@鎖單心線(電源、接地、中性線)常常容易脫落，還是花一點時間做成勾狀(？)，拆下螺絲再鎖比較單純。
@網路上說：「觀念清楚，才能做得快。」除了練習，也要常常看圖，最好自己也畫一畫。
@全華的書很不錯，寫得很詳盡，可以一看再看，研究清楚，以補足補習班老師只能快速講過的缺憾。
@EMT和PVC管貼板面，我都是撕一小塊膠帶來貼，因為粉筆不好畫又容易消失。
@其實題目中的單線圖和裝置圖便包含很多資訊，應該好好看懂它，要有能力按圖施工啊！
第三站
對我來說，
@還是熟能生巧。花一個下午，1-6題全部練過一次，大致就明白了。
@從沒爬過桿，剛開始腰好痠，不知該如何站，漸漸就OK了。
注意1：一次側線離開他物10公分以上
注意2：二次側，線不要互碰
注意3：V接是頭接尾、
接是頭接尾三次、Y接是所有尾相接
@記住了基本知識，其實貼出來的題目也都能看出來如何接了。
參考網站：
1.
海新的部落格
4.
這本書非常好，在補習班聽得模模糊糊的，看看書內，就明白˙了，雖然方法不一定一樣，但反覆琢磨，學得比較紮實。
這本書非常好，在補習班聽得模模糊糊的，看看書內，就明白˙了，雖然方法不一定一樣，但反覆琢磨，學得比較紮實。
5. 其它雜項筆記。

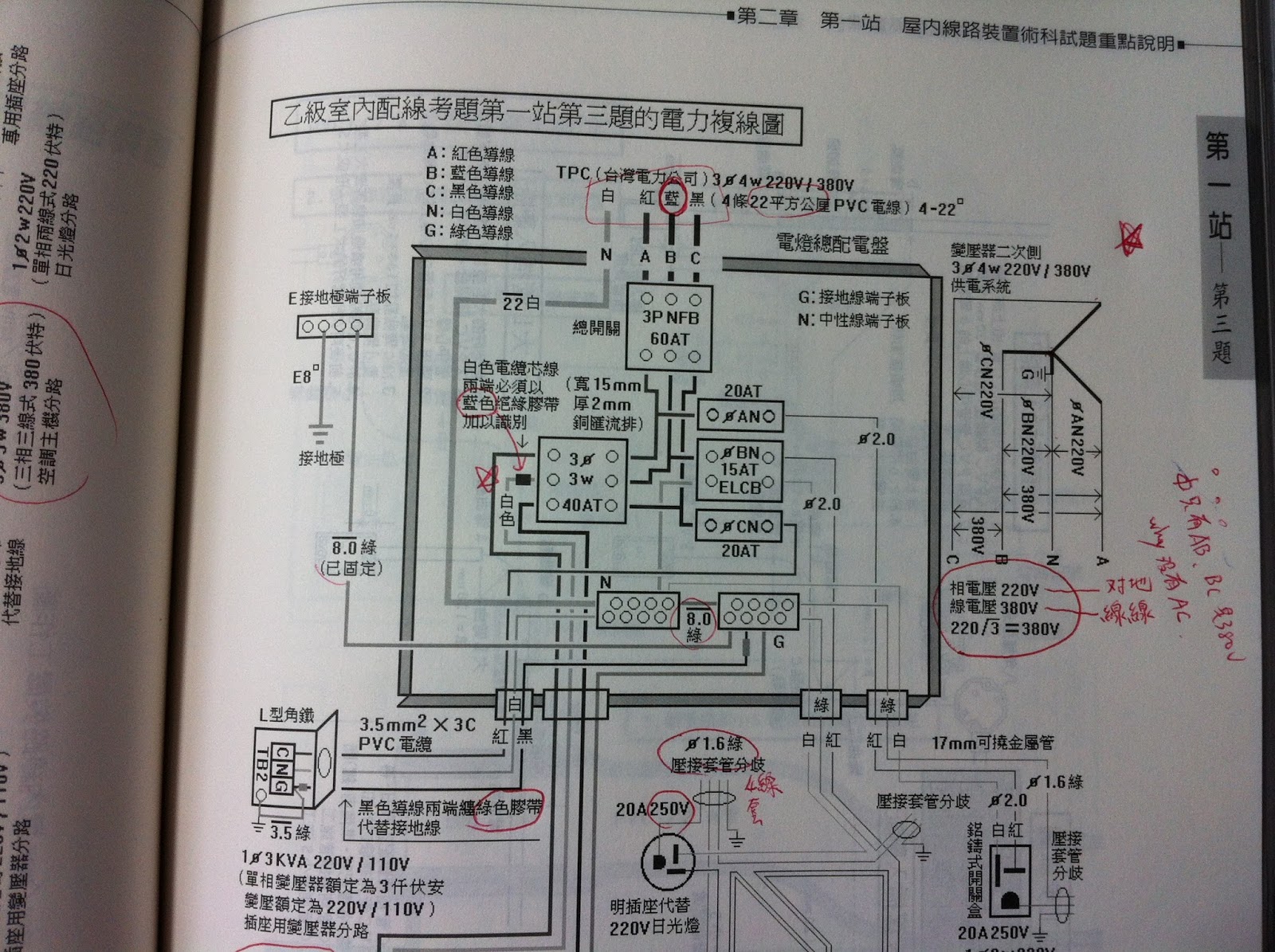

以上第一站很清楚的開關位置圖。
剝線剪掛在脖子，垂到肚臍，真的節省一些時間。
三層小文具櫃抽出一層放壓接端子，好用。
小水桶裝工具，實用。
纜線施做筆記。
可撓管施做筆記。
PVC管施做筆記。
EMT管施做筆記。
第三站注意事項。
第三站畫畫接線圖。
第一站畫畫接線圖。
複習第一站，畫開關位置。
第二站第一題的主線路複習。
第二站第一題的主線路筆記。
弄懂了Y-△啟動。
